PAM 智能配電儀表
產品詳情
名稱: 智能配電表

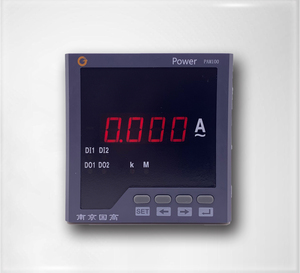

單相智能數碼配電儀表

PAM 621.jpg

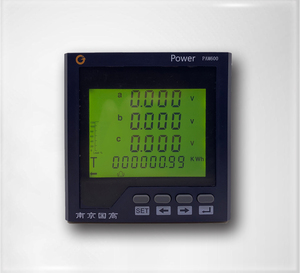

三相/多功能液晶智能配電儀表

PAM 621-99.jpg


概述:

PAM 系列智能配電分析表是一種采集多種配電信息,具備數據傳輸的數字儀表,它集數據采集與控制功能為一身。它可以代替多種儀表、繼電器、變送器和其他元件。PAM 系列智能配電分析表可安裝在配電系統內的不同位置。

99 型(開孔為 92*92mm)為經典 96*96 面框的高端分析儀表,為 PAM 系列智能配電分析表重要的產品分支,以下簡稱 PAM 系列,該系列是針對電力系統、工礦企業、公用設施、智能大廈的電力監控需求而設計的智能配電分析表。它能測量所有的常用電力參數,如三相電流、電壓、有功、無功功率,電能,開關狀態等。它還能接受遠方的控制命令,輸出相應的出口,完成遠方控制功能。它具有模擬量輸出功能,自定義輸出的電量。


功能簡介:

① 單相配電儀表

資料更新中......

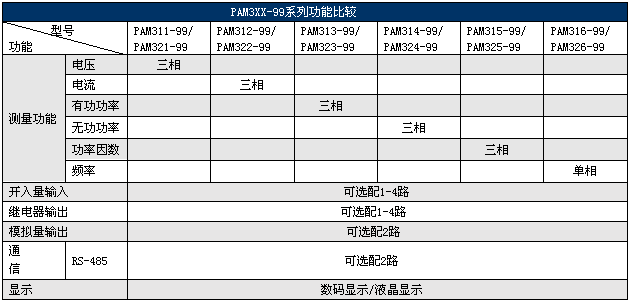

 三相配電儀表

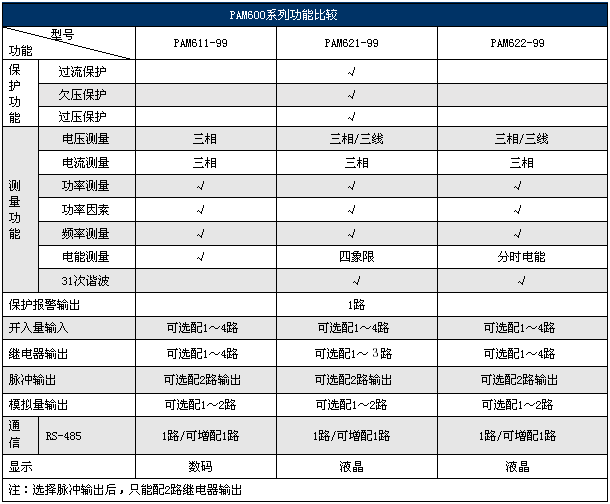

③ 多功能配電儀表


產品特點:

① 單相配電儀表

資料更新中......


三相配電儀表

PAM300的設計充分考慮了可靠性、簡易性、性價比等方面,現具有以下特點:

? 可直接從電流、電壓互感器接入信號

? 可任意設置PT/CT變比

? 4路的開入量(隔離)輸入

? 4路的開出量(繼電器)輸出

? 2路的模擬量輸出4~20mA

? 多塊儀表可設置不同的通訊地址,多種通信速率供選擇

? PAM300可配置為2個獨立的RS485,可分別設置地址和通信速率,實現雙網冗余

? 可通信接入SCADA、PLC系統中

? 可與絕大多數PLC相連(GE、Siemens、AB等)

? 可與業界多種軟件通訊(inTouch、Fix、GMS800、組態王等)


 多功能配電儀表

PAM600的設計充分考慮了可靠性、簡易性、性價比等方面,現具有以下特點:

? 可直接從電流、電壓互感器接入信號

? 可任意設置PT/CT變比

? 4路的開入量(隔離)輸入

? 4路的開出量(繼電器)輸出

? 2路電能脈沖輸出

? 2路的模擬量輸出4~20mA

? 31次諧波測量

? 多塊儀表可設置不同的通訊地址,多種通信速率供選擇

? PAM600可配置為2個獨立的RS485,可分別設置地址和通信速率,實現雙網冗余

? 可通信接入SCADA、PLC系統中

? 可與絕大多數PLC相連(GE、Siemens、AB等)

? 可與業界多種軟件通訊(inTouch、Fix、GMS800、組態王等)


訂貨信息:

① 單相配電儀表

資料更新中......

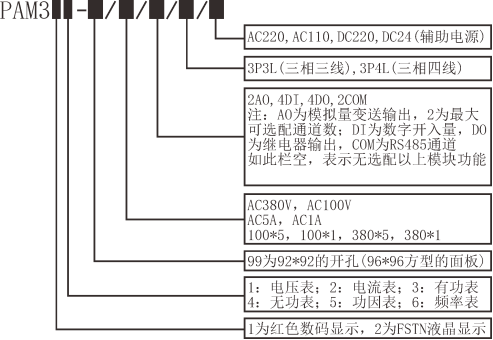

② 三相配電儀表

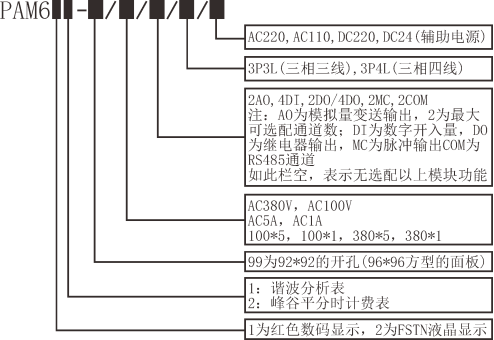

 多功能配電儀表



技術參數規格:

① 單相配電儀表

資料更新中......


 三相配電儀表

輸入信號

   電壓輸入

? 額定電壓:100V/380V

? 過載能力:1.2倍額定值(連續)    2500V/1秒(不連續)

? 輸入負荷:小于0.2VA

   輸入電流

? 額定電流:5A、1A

? 過載能力:1.2倍額定值(連續)    100A/1秒(不連續)

? 輸入負荷:小于0.2VA

   頻率輸入:45~55 HZ

測量精度

? 電壓、電流精度0.5級

? 其他電量精度1級

? 頻率精度0.1Hz

通信

? 通信接口RS-485 ,異步半雙工,1位起始位,8位數據位,1位停止位,無校驗

? 協議MODBUS-RTU

? 波特率:4800~9600 bps

工作環境

? 工作溫度:-20℃~60℃

? 存儲溫度:-40℃~75℃

? 相對濕度:5%~90%不結露

信號開入

? 接入方式干接點接入

? 光電耦合器隔離:4000VAC.rms

信號開出

? 輸出方式脈沖輸出,遙控脈沖寬度為1秒

? 繼電器輸出容量:5A/250VAC,5A/30VDC

外形尺寸和重量

? 長寬深96x96x98mm

? 凈重0.45KG

電源

? 工作電壓AC/DC 60~265V

? 最大功耗:3W


 多功能配電儀表

輸入信號

   電壓輸入

? 額定電壓:100V/380V

? 過載能力:1.2倍額定值(連續)    2500V/1秒(不連續)

? 輸入負荷:小于0.2VA

   輸入電流

? 額定電流:5A、1A

? 過載能力:1.2倍額定值(連續)    100A/1秒(不連續)

? 輸入負荷:小于0.2VA

   頻率輸入:45~55 HZ

測量精度

? 電壓、電流精度0.5級

? 其他電量精度1級,電能精度1級

? 頻率精度0.1Hz

通信

? 通信接口RS-485 ,異步半雙工,1位起始位,8位數據位,1位停止位,無校驗

? 協議MODBUS-RTU

? 波特率:4800~9600 bps

工作環境

? 工作溫度:-20℃~60℃

? 存儲溫度:-40℃~75℃

? 相對濕度:5%~90%不結露

信號開入

? 接入方式干接點接入

? 光電耦合器隔離:4000VAC.rms

信號開出

? 輸出方式脈沖輸出,遙控脈沖寬度為1秒

? 繼電器輸出容量:5A/250VAC,5A/30VDC

脈沖信號輸出

? 輸出方式電能脈沖輸出為無源輸出,需外接電源

外形尺寸和重量

? 長寬深96x96x98mm

? 凈重0.45KG

電源

? 工作電壓AC/DC 60~265V

? 最大功耗:≤6W

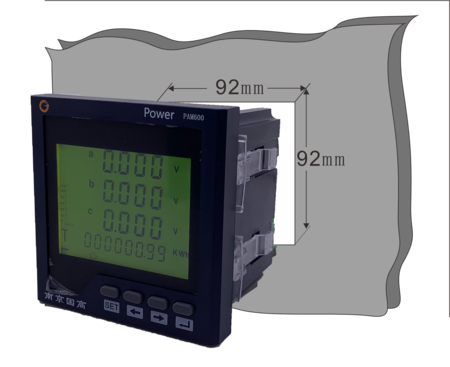

開孔尺寸:
